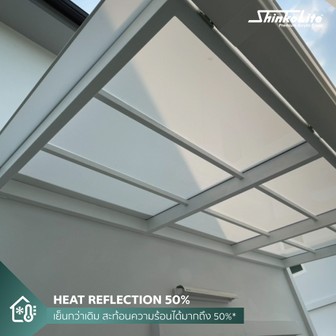

ใหม่ !! แผ่นหลังคาอะคริลิก Shinkolite "สีทึบ"
แผ่น Shinko Lite หนา4มม. หน้า 1.38 เมตร
รุ่นสีทึบ สีขาว

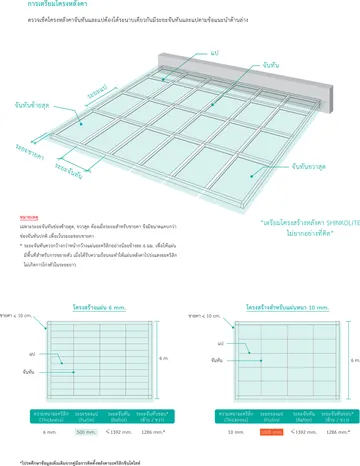

แผ่นหลังคา อะคริลิก Shinkolite

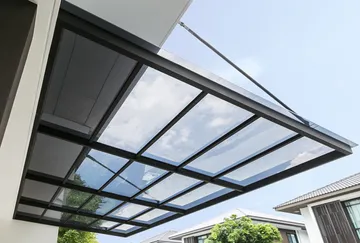

แบบ A รูปแบบแขนดึง*
ชุดแขนดึง
จันทันเหล็กกล่อง 4”x 2” x 2.3 thk.mm.
แปเหล็กกล่อง 1” x 1” x 2.3 thk.mm.
ระยะยื่นไม่เกิน 3.00 เมตร
* กรณีผนังไม่ใช่ Precast และยึดกับคานหรือเสา
แบบ B รูปแบบแขนแบบแฟลตบาร์ (FLAT BAR)
ชุดเหล็กแบน (Flat Bar) ขนาด 4” หนา 9 mm.
จันทันเหล็กกล่อง 4” x 2” x 2.3 thk.mm.
แปเหล็กกล่อง 1” x 1” x 2.3 thk.mm.
ระยะยื่นไม่เกิน 2.00 เมตร ต้องติดตั้งที่ตําแหน่งคานเท่านั้น

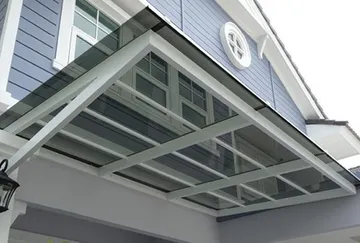

แบบ C รูปแบบแขนค้ำยัน
จันทันเหล็กกล่อง 4”x 2” x 2.3 thk.mm.
แปเหล็กกล่อง 1” x 1” x 2.3 thk.mm.
ระยะยื่นไม่เกิน 3.00 เมตร ต้องติดตั้งที่ตําแหน่งเสาเท่านั้น

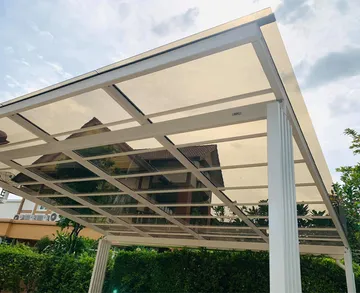

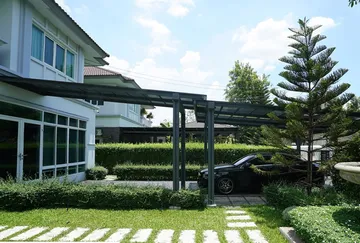

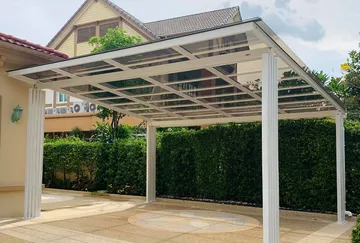

แบบ D รูปแบบตั้งเสา
เสาเหล็กกล่อง 4” x 4” x 2.3 thk.mm.
จันทันเหล็กกล่อง 4” x 2” x 2.3 thk.mm. (ขึ้นอยู่กับขนาดของหลังคา)
แปเหล็กกล่อง 1 1/2” x 1 1/2” x 2.3 thk.mm. (ตามความเหมาะสมของหน้างาน)
ระยะยื่นตั้งแต่ 3.00 เมตรขึ้นไป หรือ ตามความเหมาะสมของหน้างาน
แบบ E กรณีติดตั้งยื่นเกิน 6 เมตร
*ปรึกษากับวิศวกรโยธาเป็นรายกรณี ต้องออกแบบให้โครงแยกจากกันเป็น Step ตามขั้นบันได
